新日鐵住金ステンレス株式会社の材料

新日鐵住金ステンレス株式会社の独自鋼種をお探しの方へ

NSステンレスでは、各種 新日鐵住金ステンレス株式会社の材料をお取り扱い致しております。
お客様の使用環境で、もっと耐食性、耐熱性、加工性にすぐれた材料をお探しの方は、是非ご相談ください。

新日鐵住金ステンレス株式会社の高耐食・高耐熱材料

新日鉄住金ステンレス株式会社

新日鐵住金ステンレスでは、化学プラント、食品プラント、公害防止設備、海水用途など極めて厳しい環境に耐える、高耐食材料を開発し独自製品として量産しております。

耐熱オーステナイト系ステンレス鋼

規格記号 類似鋼種 概略成分 性能・特徴 用途
NSSC 305B SUSXM15J1 19Cr-13Ni-3.3Si
(耐熱温度 1035℃)
高温雰囲気中での耐酸化性、および高温強度はSUS310Sと同等。310SよりNiを7%程度節約した代替鋼 燃焼器具、加熱炉部品、治具、トレイ、排ガス部品
SUS309S 23Cr-13Ni
(耐熱温度 980℃)
SUS304に較べ、耐酸化性、高温強度に優れ、1,000℃以下の環境で使用される。 燃焼器具、加熱炉部品、治具、トレイ、排ガス部品
SUS310S 25Cr-20Ni
(耐熱温度 1035℃)
代表的な汎用耐熱ステンレス鋼。1,000℃以上での繰り返し加熱環境で使用される 燃焼器具、加熱炉部品、治具、トレイ、排ガス部品
NSSC AH-4(NSSMC-NAR-AH-4) ASTM UNS S31060 23Cr-11Ni-0.2N-REM Ni節減で経済的なSUS310S代替鋼。SUS310Sに比べ、耐酸化性、高温強度、耐クリープ特性に優れる。 工業炉、高温用装置部材

オーステナイトステンレス鋼は、加工性にすぐれ、高温での強度(引張強さ、クリープ強度)に すぐれていることから、比較的過酷な環境で使用される。

代表的な耐熱ステンレス鋼はSUS310Sであるが、加熱炉、熱交換器、熱処理用金具など、 幅広く実用化されている。
ただし、700〜900℃で長時間加熱されると、シグマ相という常温で脆い組織が生成するので、注意を要する。

また、SUS310SはNiを20%含有し、比較的高価であることから、 省資源型代替鋼としてSiで耐熱性を補ったNSSC 305Bが開発され、JISにもSUSXM15J1として登録されている。

  • images

    加熱炉

耐熱・耐酸化性フェライト系ステンレス鋼

規格記号 類似鋼種 概略成分 性能・特徴 用途
NSSC 405Si - 12Cr-2Si-0.15Al
(耐熱温度 900℃)
石油・ガス燃焼環境での耐酸化性に優れる 石油ストーブ燃焼筒、燃焼機器部材
NSSC FH-11 - 18Cr-2.5Si-Nb-LC
(耐熱温度 1,000℃)
燃焼雰囲気、高温湿潤雰囲気での耐赤さび性に優れる 暖房器具などの燃焼部品
NSSC HOM - 15Cr-4Al-LC,N
(耐熱温度 1,000℃以上)
高温雰囲気下で、抜群の耐酸化性。電気比抵抗が大きい 石油ストーブの内炎筒、車両、船舶のグリッド抵抗器
NSSC 21M SUH21 18Cr-2Al-0.5Si 高温雰囲気下で、耐酸化性と加工性に優れる 二輪車のマフラー

フェライト系ステンレスは、

  1. 線膨張係数が小さく高温での熱変形が小さい。
  2. 酸化スケールと母材の線膨張係数が近いため、酸化スケールの密着性が良く、 繰り返し加熱・冷却を受けたときでもスケールの剥離がすくない。

というメリットがあるが、

  1. 高温での強度は低く、構造的に荷重が掛かる用途には不向きであり、 ストーブの燃焼リングなど強度が掛からない、薄板分野で実用化されている。

酸化スケールに保護性を与え、耐酸化限界温度を上げるには、Al、Siなどの添加が有効であるが、 同時に材料を脆化させるので、通常、脆化に悪影響を与えるC、Nなどの不純物元素を下げ、 Nbなどの安定化元素を添加して、成形性、溶接性、脆性を改善している。

  • images

    石油ストーブ 耐熱部品

耐食性オーステナイト系ステンレス鋼

耐硫酸性オーステナイト系ステンレス鋼

規格記号 類似規格 概略成分 特徴
NSSC 260 - 20Cr-15Ni-3Mo-1.5Cu-0.2N-LC 耐孔食、すきま腐食、耐硫酸、塩酸、高強度
NSSC 260A - 22Cr-16Ni-3.5Mo-2Cu-0.2N-LC

[用途]煙突ライニング、排煙脱硫・脱硫設備

  1. 耐硫酸性に優れています。
  2. 孔食、すきま腐食の耐局部腐食性も良好です。
  3. SUS304、SUS316Lに比べ約1.5倍の強度を有する高強度ステンレス鋼です。
  4. 共金系溶接材村を用いて、通常のオーステナイト系ステンレス鋼と同等の溶接ができ、 継手性能も良好です。
  5. NSSC 260Aはケミカルタンカー用として最適な鋼種です。

高強度・耐孔食オーステナイト系ステンレス鋼

規格記号 類似規格 概略成分 特徴
NSSC 170 SUS317J2 25Cr-13Ni-0.9Mo-0.3N 耐孔食、すきま腐食、耐硫酸、塩酸、高強度

[用途]排煙脱硫装置、廃液処理装置、汚泥処理装置、高温用途(セメントプラント等)、一般プラント装置などで使用可能です。

ステンレス鋼の弱点の一つである耐孔食性、耐すきま腐食性を著しく高めた鋼種です。

  1. SUS316やSUS317Lより優れた耐孔食性、耐すきま腐食性を有しています。
  2. 硫酸、塩酸等に対する耐酸性が優れており、SUS316、SUS317Lと比べ、より高濃度、高温度側まで使用可能です。
  3. SUS304よりも1.5倍の高強度を有しており、強度設計で有利となります。
  4. 加工性、溶接性も良好です。
  • images

    排煙脱硫装置 吸収塔(プラント)NSSC 170

耐海水性・高耐食・高強度オーステナイト系ステンレス鋼(スーパーステンレス)

規格記号 類似規格 概略成分 特徴
NSSC 270 SUS312L 20Cr-18Ni-6Mo-0.2N-LC 耐孔食、すきま腐食、耐硫酸、塩酸、高強度

[用途]海水淡水化プラント、海水熱交換器、屋根、食品プラント、高耐食ネジ・ボルト、金網ステンレス鋼の弱点の一つである耐孔食性を著しく高めた鋼種です。

  1. 海水に対して優れた耐食性を有します。
  2. 硫酸、有機酸に対しても良好な耐食性を有します。
  3. SUS316やニ相ステンレス鋼よりも、塩化物に対する耐応力腐食割れ性は優れています。
  4. 常温における耐力はSUS304、SUS316の約1.5倍を有する高強度ステンレス鋼です。
  5. インコネル625系の溶接材料を使用して通常オーステナイト系ステンレス鋼と同様の溶接ができます。
  6. NSSC 270Rは冷間加工を要する棒線用途に最適です。
  • images

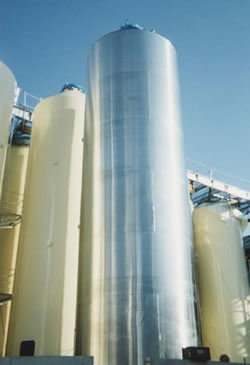

    醤油タンク(厚中板)(食品工業)NSSC 270

高耐食性・高加工性を重視した省Niフェライト系ステンレス鋼のご紹介

NSSC FW®シリーズのご紹介

高耐食・低クロム高純度フェライト系材料(世界初のSn添加ステンレス鋼)

NSSC FWは新日鐵住金ステンレス株式会社の登録商標です。

NSSC FW1

規格記号 類似規格 概略成分 特徴
NSSC FW1 - 14Cr-Sn-LC, N 高加工性、価格安定性、底熱膨張率

[用途]家電外装、電池ケース、厨房器具(角バット、ボール他)等

  1. 14%Crながら18%Cr鋼(SUS4330LX、TYPE 439 等)と同等の耐食性を示します。
  2. フェライト系ステンレスでは最高水準の加工性を有し、加工後の表面性状(耐リジング性)にも優れています。
  3. 徹底的な省合金化(Ni, Mo無添加、Cr低減)により、資源の節約と共に原料価格の影響の少ない価格安定性も有しています。
  4. 溶接性も良好で、溶接部の耐食性、加工性も優れています。

NSSC FW2

規格記号 類似規格 概略成分 特徴
NSSC FW2 - 16Cr-Sn-LC, N 高耐食性、高加工性、価格安定性

[用途]建材、厨房品等、現在SUS304使用されている製品全て

  1. 16%Crながら、一般環境ではSUS304(18Cr-8Ni)と同等の耐食性を示します。
  2. フェライト系ステンレスでは最高水準の加工性を有し、適正な加工条件の選択によりSUS304と同等の成形加工の可能性があります。
  3. 徹底的な省合金化(Ni,Mo無添加、Cr低減)により、資源の節約と共に原料価格の影響の少ない価格安定性も有しています。
  4. 溶接性も良好で、溶接部の耐食性、加工性も優れています。

「NSSCFWシリーズ」の詳細につきましては、新日鐵住金ステンレス株式会社のWebをご参照下さい。

新日鐵住金ステンレス株式会社「NSSC FWシリーズ」

NSSC FW2の取扱いについて

新日鐵住金ステンレス株式会社より製造されております「NSSC FW2」は、「NSSC FW1」の高耐食型で優れた加工性を有しています。

これによりSUS304が用いられている厨房機器、電気機器、器物類、建築部材、台所用品等の多種多様な用途への適用が可能となります。

また、SUS304に対しCr、Niの含有量をトータルで約40%削減していますので、価格の安定性に優れており、さらに、溶接性・溶接条件・成形加工条件等、お使い頂くための利用加工条件は、基本的には既存の高純度フェライト系ステンレス鋼と同様です。

この商品の特長を最大限にご活用いただくために、お客様のご使用方法に合わせた最適なご提案をさせて頂きます。また、サンプルの準備もしておりますので、営業までご相談ください。

NSSC FW2の在庫サイズ

当社では、下記のサイズにてNSSC FW2の在庫を準備しております。

images

  • 長さは基本的には、「定尺」の2000mmまたは2438mmになります。ただし、現在はコイルで在庫もありますので、ご相談ください。
  • 保管場所は、NSステンレスサービスセンター株式会社関東サービスセンター(千葉県富津市)となります。

(参考)FWシリーズ用途例

images

高耐食性を重視した省Niフェライト系材料

中性環境中で耐錆性を重視した省Niフェライト系ステンレス

NSSC 180

[用途]自動車モール材、自動車排気系部品、厨房機器、家電部品、ソーラーコレクターケーシング材、門扉、手摺りなど

Moを添加せずに耐銹性を向上させた鋼種です。

  1. SUS304に近い耐銹性を示します。
  2. 低炭素であるため、SUS430より延性、加工性に優れています。
  3. 高温特性(耐酸化性、高温強度)も優れています。
  • images

    バイオトイレ(オールステンレス製)NSSC 180 2B

塩素イオンを含む環境で高耐食性を重視した省Niフェライト系ステンレス鋼

NSSC 190

[用途]温水器の罐体、ソーラーコレクター集熱板、受水槽など

オーステナイトステンレス鋼の欠陥である応力腐食割れに対して、優れた性能を発揮し、かつ耐粒界腐食性、耐孔食性、耐すきま腐食性も大幅に向上させたフェライト系ステンレス鋼です。

  1. 耐応力腐食割れ性、耐粒界腐食性が優れています。
  2. 耐孔食性、耐すきま腐食性はSUS304以上です。
  3. 加工性に優れ、溶接性が良好です。

厚板はさらに不純物元素を低減したNSSC 190Lの適用をおすすめします。

  • images

    貯水槽(パネルタンク)NSSC 190 / No.4

高耐食性フェライト系ステンレス鋼

規格記号 類似規格 概略成分 特徴
NSSC 190L SUS444 19Cr-2Mo-Nb-V-ULC,N 耐応力腐食割れ

[用途]石油精製装置、石油化学装置、脱塩装置、工業用熱交換器、都市ガス製造装置、Cl-を含む機器、貯湯槽の部材

NSSC 190をベースに、厚手板(厚板)の靭性、溶接性を向上させた鋼種です。

  1. 0℃以上において、母材部、溶接部のいずれにおいても優れた靭性を示します。
  2. 優れた耐応力腐食割れ性を示します。
  3. 耐孔食性および耐すきま腐食性は、SUS304と同等以上で、特に耐孔食性はSUS316に匹敵します。
  4. 耐酸性はSUS304と同等以上、耐有機酸性はSUS316と同等以上です。
  5. 溶接性、加工性にも優れていますから、鏡板、溶接菅、およびクラッド鋼などの素材 として使用できます。

海浜地区など塩害環境で高耐食性を重視した省Niフェライト系ステンレス鋼

NSSC 220M

[用途]屋根、壁等の建築外装材など

22%Cr-2%MoをベースにTiとNbの複合添加した高い耐銹性を有するフェライト系ステンレス鋼です。

  1. SUS316よりよりも優れた耐銹性を示します。
  2. 熱膨張が小さいため、熱膨張、収縮が問題となる屋根、壁等の建材外装用に適しています。
  3. SUS304と比較するとやや硬質です。
  • images

    NSSC 220M / ダル

加工性を重視した省Niフェライト系ステンレス鋼

高加工性フェライト系ステンレス鋼

SUS430D

[用途]洗濯機ドラム等の家電部品、各種厨房機器、ドアノブ、ガスバーナーなど

  1. 極低炭素であるため成形性、特に深絞り性、張出し性に優れています。
  2. SUS430より優れた耐食性を示します。
  3. 溶接部の耐食性、加工性も良好です。
  • images

    洗濯機のドラム NSSC 430D

高加工性フェライト系ステンレス鋼

NSSC PDX

[用途]燃焼機器加工部品、冷蔵庫前扉、電池ケース、建築金物など

鋼材の高純度化技術と鋼板製造技術の高度化により、17%Crで優れた加工特性を実現したフェライト系ステンレス鋼です。

  1. 加工限界が高く、リジング(プレス時に現れる筋状表面凹凸)も極めて小さくなっています。
  2. 極軟質であるため普通鋼金型との兼用も可能です。
  3. SUS430より優れた耐食性を示します。
  4. 溶接性も良好で、溶接部の耐食性、加工性も優れています。
  • images

    ガス給湯器排気部品 NSSC PDX

深絞り用オーステナイト系ステンレス鋼

NSSC 304RM2

[用途]家庭用・業務用シンク、ビア樽材などの絞り加工品、ゲーム用コイン材など

SUS304よりも加工性、耐時期割れ性に優れています。

  1. 深絞りなどのプレス加工性が、SUS304より優れています。
  2. 耐時期割れ性はSUS304より優れています。
  • images

    パチスロコイン NSSC 304RM2

極軟質・高加工性オーステナイト系ステンレス鋼

NSSC 304JS

[用途]自動車用テールパイプなど

極軟質化(低耐力、加工硬化抑制)したオーステナイト系新鋼種です。

  1. 多段絞り、プレス後の2次加工性に優れ、加工後のスプリングバックも小さいです。
  2. 時期割れが発生しにくくなっています。
  3. SUS304に比べ成形加工後の磁性が著しく小さくなります。
  4. プレス油を省略できる高潤滑プレコート鋼板もございます。
円筒多段絞り成形

板厚:0.8mm
潤滑:Johnson-Wax 122
初期ブランク径:96mmφ
ポンチ径:48mmφ(1段目)〜22mmφ(7段目)

  • images

    NSSC 304JS 7段絞り(絞り比4.4)

  • images

    SUS304 2段絞り(絞り比2.2)

高加工性オーステナイト系ステンレス鋼

NSSC 27A

[用途]流しシンク、ドアノブなど

  1. SUS304に比べ、深絞り性、張出し性が優れています。
  2. NSSC 27Aシリーズのベース鋼種です。
  • images

    システムキッチン(シンク) NSSC 27AS/BA

高加工性オーステナイト系ステンレス鋼

NSSC 27AS

[用途]デザインシンク

  1. NSSC 27Aを軟質化し(炭素,窒素を低減)、加工性,耐時期割れ性をさらに向上させた鋼種です。
  • images

    ステンレスシンク
